Автор: Валерий Прокопович, основатель портала «Новая Генерация» (manbw.ru), отраслевой экспертный опыт с 2005 года
Аннотация.

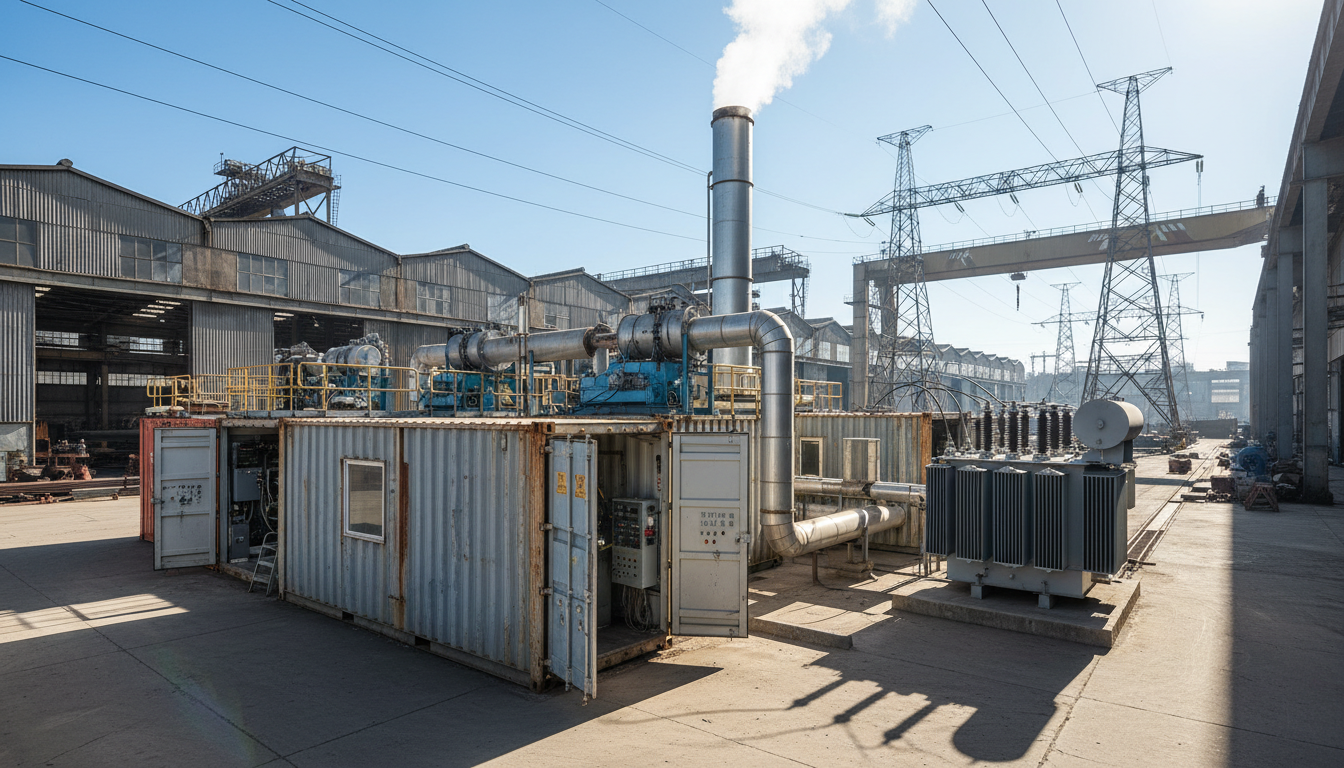

Газопоршневые установки (ГПУ) сегодня — основа распределенной генерации. Но даже лучшие образцы с КПД 45% сбрасывают в атмосферу более половины энергии топлива в виде тепла выхлопных газов. В этом материале мы детально разберем проект утилизации этого тепла — интеграцию паровой турбины в цикл. На примере кластера из пяти ГПУ Hunan Liyu суммарной мощностью 10 МВт покажем, как парогазовый цикл (ПГУ) позволяет получить дополнительные 2,5 МВт «бесплатной» электроэнергии, поднять общий КПД до 51% и сократить срок окупаемости проекта. Расчет выполнен для условий Московской области с акцентом на предприятия, где приоритетом является именно выработка электричества, а не тепла. Все цифры основаны на реальных коммерческих предложениях и опыте реализации аналогичных объектов.
Часть 1. Исходные данные: почему именно Liyu и паровая турбина
Выбор газопоршневых установок
Для проекта выбраны ГПУ Hunan Liyu LY2000 — технологического партнера немецкой MWM, хорошо знакомого нашим читателям по предыдущим публикациям. Основные характеристики одной установки:
| Параметр | Значение |
|---|---|
| Номинальная электрическая мощность | 2000 кВт |
| Электрический КПД | 45,1% |
| Тепловая мощность (утилизируемая) | ~2200 кВт |
| Температура выхлопных газов | 400–450°C |
| Расход природного газа | 442 м³/ч |
Пять установок суммарно дают 10 МВт электрической мощности и 11 МВт тепловой мощности в виде выхлопных газов.
Зачем нужна паровая турбина
В стандартной схеме тепло выхлопных газов либо сбрасывается в атмосферу (летом), либо частично используется для отопления. Но есть способ превратить это тепло в дополнительную электроэнергию — построить парогазовый цикл (ПГУ) бинарного типа.
Схема проста:
- Выхлопные газы от ГПУ направляются в котел-утилизатор
- Котел вырабатывает пар высокого давления
- Пар вращает паровую турбину с генератором
- Конденсат возвращается в цикл
Принцип тот же, что и на крупных парогазовых ТЭС, но в миниатюре.
Выбор паровой турбины
Для проекта выбрана китайская паровая турбина конденсационного типа мощностью 2,5 МВт от производителя уровня Sichuan DongTurbo Electric Company. Это проверенный поставщик с сертификатами ISO и CE, специализирующийся на турбинах средней мощности. Характеристики:
| Параметр | Значение |
|---|---|
| Мощность | 2,5 МВт |
| Параметры пара на входе | 40 бар, 400°C |
| КПД турбины | 32% |
| Цена «под ключ» | 65 млн руб. |
Почему именно 2,5 МВт? Это оптимальная мощность, рассчитанная исходя из теплового потенциала пяти ГПУ и параметров пара. При давлении 40 бар и температуре 400°C утилизационный контур позволяет «снять» с выхлопных газов примерно 7,8 МВт тепловой мощности, которые при КПД турбины 32% дают 2,5 МВт электричества.
Часть 2. Сводный бюджет проекта «под ключ»
Стоимость проекта складывается из нескольких составляющих. Используем данные по ценам на ГПУ Liyu, паровую турбину и структуру затрат для объектов подобного класса.
| Статья затрат | Стоимость, млн руб. | Примечание |
|---|---|---|
| ГПУ Liyu LY2000 (5 шт.) | 210–230 | среднее 220 млн руб. |
| Система подготовки газа | 45 | Для природного газа может быть дешевле, берем с запасом |
| Котлы-утилизаторы (2 шт.) | 28 | По 14 млн руб. за котел производительностью ~4 МВт |
| Паровая турбина 2,5 МВт | 65 | Включая генератор, маслосистему, КИП |
| Конденсатор и градирня | 18 | Оборотная система охлаждения |
| Вспомогательное оборудование | 25 | Насосы, трубопроводы, арматура, ХВО |
| Проектирование и инжиниринг | 18 | 8–10% от стоимости оборудования |
| Строительно-монтажные работы | 35 | С учетом фундаментов и металлоконструкций |
| Автоматизация и АСУ ТП | 18 | Единая система управления кластером + турбиной |
| Пусконаладочные работы | 9 | 2–4% от стоимости объекта |
| ИТОГО | 356 | Округленно |
Важно: цены указаны для проекта «под ключ» в Московской области с подключением к газовой магистрали среднего давления и выдачей электроэнергии на напряжении 10 кВ. Стоимость может варьироваться в зависимости от конкретной площадки и условий присоединения.
Часть 3. Энергетические показатели проекта
Баланс мощностей
| Показатель | Значение |
|---|---|
| Электрическая мощность ГПУ | 10,0 МВт |
| Электрическая мощность паровой турбины | 2,5 МВт |
| Суммарная мощность ПГУ | 12,5 МВт |
| Прирост мощности за счет утилизации | 25% |
| Расход газа (суммарный) | 2210 м³/ч |
КПД установки
- КПД газопоршневой части: 45,1%
- Термический КПД парового цикла (отношение доп. мощности к теплу, переданному в цикл): 32%
- Общий электрический КПД ПГУ: 51%
Для сравнения: типичная конденсационная паровая турбина на ТЭС имеет КПД около 30–35%, газовая турбина малой мощности — 25–32%. 51% — это уровень современных парогазовых установок большой мощности, достигнутый на объекте всего 12,5 МВт.
Годовая выработка электроэнергии
При работе на полную мощность (8000 часов в год, с учетом плановых остановок):
| Показатель | Значение |
|---|---|
| Выработка ГПУ | 80 000 000 кВт·ч |
| Выработка паровой турбины | 20 000 000 кВт·ч |
| Общая выработка | 100 000 000 кВт·ч |
Это 100 млн кВт·ч в год — объем, достаточный для энергоснабжения крупного промышленного предприятия или нескольких дата-центров.
Часть 4. Экономика проекта в Московской области
Исходные экономические параметры
Для расчета окупаемости принимаем следующие допущения (на 2026 год):
| Параметр | Значение |
|---|---|
| Тариф на электроэнергию для промышленности МО | 8,2 руб./кВт·ч |
| Цена газа для промпотребителей | 6,8 руб./м³ |
| Годовые затраты на сервис ГПУ | 10,5 млн руб. |
| Годовые затраты на сервис паровой турбины | 2,5 млн руб. (оценка) |
| Прочие эксплуатационные расходы | 3 млн руб. |
| Ставка дисконтирования | 12% |
Расчет ежегодной экономии
Доходная часть:
| Показатель | Значение |
|---|---|
| Стоимость замещаемой электроэнергии | 8,2 руб./кВт·ч |
| Годовая выработка | 100 млн кВт·ч |
| Годовой доход от замещения | 820 млн руб. |
Расходная часть:
| Статья | Сумма, млн руб./год |
|---|---|
| Затраты на газ | (2210 м³/ч × 8000 ч × 6,8 руб.) 120,2 |
| Сервис ГПУ | 10,5 |
| Сервис паровой турбины | 2,5 |
| Прочие эксплуатационные расходы | 3,0 |
| Итого расходов | 136,2 млн руб. |
Чистый операционный доход:
820 млн руб. – 136,2 млн руб. = 683,8 млн руб./год
Срок окупаемости
- Капитальные затраты: 356 млн руб.
- Простой срок окупаемости (без дисконта): 356 / 683,8 = 0,52 года ≈ 6,2 месяца
- Дисконтированный срок окупаемости (12%): учитывая, что доход поступает равномерно, дисконтированный срок составит около 8,5 месяцев.
Сравнение с вариантом без паровой турбины
Для объективности сравним два варианта на базе пяти ГПУ Liyu мощностью 10 МВт:
- Вариант А: Только ГПУ (10 МВт), тепло не утилизируется
- Вариант Б: ПГУ (ГПУ 10 МВт + паровая турбина 2,5 МВт)
Важно: расход газа в обоих вариантах одинаков — пять ГПУ потребляют 2210 м³/ч (120,2 млн руб./год при цене 6,8 руб./м³). Паровая турбина не сжигает дополнительное топливо.
| Показатель | Вариант А: ГПУ 10 МВт (без утилизации) | Вариант Б: ПГУ 12,5 МВт (с турбиной) |
|---|---|---|
| Капитальные затраты, млн руб. | 265 | 356 |
| Выработка электроэнергии, млн кВт·ч/год | 80 | 100 |
| Доход от замещения (8,2 руб./кВт·ч), млн руб./год | 656 | 820 |
| Расходы на газ, млн руб./год | 120,2 | 120,2 |
| Сервисное обслуживание, млн руб./год | 10,5 | 13,0 |
| Прочие эксплуатационные расходы, млн руб./год | 3,0 | 3,0 |
| Чистый операционный доход, млн руб./год | 522,3 | 683,8 |
| Себестоимость 1 кВт·ч (LCOE)*, руб./кВт·ч | 2,51 | 2,48 |
| Простой срок окупаемости, лет | 0,51 (6,1 мес.) | 0,52 (6,2 мес.) |
| NPV за 5 лет (при ставке 12%), млн руб. | 1 640 | 2 180 |
*Себестоимость рассчитана по формуле LCOE (Levelized Cost of Energy) с учетом капитальных затрат, эксплуатационных расходов, стоимости топлива и дисконтирования 12% на горизонте 15 лет.
Анализ результатов
- Добавление паровой турбины увеличивает капзатраты на 91 млн руб. (+34%), но выработка растет на 25%, а чистый доход — на 161,5 млн руб./год (+31%).
- Дополнительные инвестиции окупаются за 6,7 месяца (91 / 161,5 × 12).
- Себестоимость киловатт-часа практически не меняется (2,48–2,51 руб.), оставаясь в 3,3 раза ниже среднего промтарифа.
- NPV проекта за 5 лет в варианте Б выше на 540 млн руб., что подтверждает экономическую эффективность ПГУ.
Часть 5. Для каких предприятий это решение оптимально
Проект с паровой турбиной дает максимальный эффект там, где приоритетом является выработка именно электричества, а утилизация тепла для отопления не требуется или требуется в минимальных объемах.
Центры обработки данных (ЦОД)
ЦОД — идеальный потребитель для подобных решений:
- · Круглосуточная нагрузка 24/7 (КИУМ 95%+)
- Высокие требования к надежности
- Потребность в охлаждении, а не в отоплении
ПГУ с КПД 51% дает колоссальное преимущество в операционных затратах по сравнению с дизель-генераторами или чистыми ГПУ.
Промышленные предприятия с высокой долей электроэнергии в себестоимости
- Производство стройматериалов: цементные заводы, заводы ЖБИ
- Металлообработка и машиностроение: литейные цеха, прокатные станы
- Текстильная и пищевая промышленность (если тепловая нагрузка невелика)
Для таких предприятий важен каждый киловатт-час, а потребность в тепле ограничена или сезонна. Паровая надстройка позволяет «конвертировать» избыточное тепло в электроэнергию круглый год.
Индустриальные парки и промзоны
Резиденты индустриальных парков часто имеют разнородную нагрузку. Единый энергоцентр с ПГУ может обеспечить всех дешевой электроэнергией, продавая ее по внутрипарковым тарифам ниже сетевых.
Объекты нефтегазового сектора
На месторождениях с попутным нефтяным газом (ПНГ) топливо бесплатное или условно-бесплатное. Утилизация ПНГ в ГПУ с паровой турбиной дает максимальную выработку электроэнергии из того же объема газа.
Часть 6. Технические особенности и риски
Ресурс ГПУ Liyu: подтвержденные 80 000 моточасов
В паспортных данных ГПУ Liyu указан ресурс до капитального ремонта 64 000 моточасов. Однако в ходе личных визитов представителей завода-изготовителя на российские объекты и переговоров с техническими специалистами было подтверждено: при использовании качественного магистрального природного газа (содержание метана выше 95%, отсутствие сернистых соединений и механических примесей) ресурс до капремонта может быть увеличен до 80 000 моточасов.
Это означает, что при круглосуточной работе (8000 часов в год) первый капитальный ремонт потребуется только через 10 лет, а общий срок службы установки превысит 25 лет. Для проекта ПГУ это дополнительный фактор экономической привлекательности.
Вес паровой турбины и требования к фундаменту
Для турбины мощностью 2,5 МВт от производителя Sichuan DongTurbo:
- Вес турбоагрегата (турбина + генератор) составляет около 22–25 тонн
- Габариты: длина ~6 м, ширина ~3 м, высота ~3 м
- Фундамент: железобетонная плита толщиной 1–1,5 м, площадью около 30 м², с армированием и виброизоляцией. Требуется геологическое исследование площадки.
Может ли турбина быть в контейнере? Современные паровые турбины средней мощности часто поставляются в блочно-модульном исполнении. Турбоагрегат, маслосистема, вспомогательное оборудование монтируются в утепленном металлическом блок-контейнере с системами вентиляции и отопления. Такой модуль устанавливается на подготовленный фундамент и подключается к внешним коммуникациям. Таким образом, парогазовая установка может быть выполнена в контейнерном варианте, хотя и с более тяжелым основанием, чем у ГПУ.
Одна турбина 2,5 МВт или две по 1,25 МВт?
Рассмотрим два варианта компоновки парового контура:
| Параметр | Одна турбина 2,5 МВт | Две турбины по 1,25 МВт |
|---|---|---|
| Капитальные затраты | 65 млн руб. (база) | +25–30% (два комплекта) |
| Гибкость работы | Полная мощность при всех ГПУ | Возможность работы при частичной нагрузке |
| Надежность | Отказ одной турбины — потеря 2,5 МВт | Отказ одной турбины — остается 1,25 МВт |
| Занимаемая площадь | ~30 м² | ~50 м² |
| Сложность эксплуатации | Ниже | Выше (два агрегата) |
Для объекта, где ГПУ работают круглосуточно с высоким КИУМ (ЦОД, промышленность), одна турбина экономически эффективнее. Две турбины оправданы, если ожидаются частые остановы отдельных ГПУ или требуется повышенное резервирование.
Мобильность комплекса
Газопоршневые установки Liyu в контейнерном исполнении обладают высокой мобильностью — их можно перевезти и установить на новом месте в течение нескольких недель. Однако паровой контур с котлами-утилизаторами, фундаментом, градирней и трубопроводами — это стационарное сооружение.
Вывод: ПГУ на базе ГПУ — это полустационарное решение. При необходимости переноса объекта в другое место (например, временный энергоцентр для стройки) имеет смысл ограничиться только ГПУ, а паровую надстройку добавлять при долгосрочном размещении.
Водоснабжение для парового цикла
Для работы паровой турбины требуется вода высокого качества (химически очищенная). В замкнутом цикле с градирней основные потери — испарение и продувка. Для восполнения потерь необходима подпиточная вода.
В Московской области повсеместно доступны артезианские воды на глубине 40–60 метров. Бурение скважины с обустройством (обсадная труба, насос, оголовок) обойдется примерно:
- Стоимость бурения: 2 500 – 3 000 руб./м
- Глубина 50 м → 125–150 тыс. руб.
- Насос и автоматика: 100–150 тыс. руб.
- Итого: 250–300 тыс. руб.
Эта вода требует химводоподготовки (умягчение, деаэрация). Установка ХВО уже учтена в бюджете (25 млн руб. вспомогательное оборудование). Таким образом, наличие собственной скважины полностью решает проблему водоснабжения.
Часть 7. FAQ по проекту ПГУ на базе ГПУ Liyu
❓ На сколько реально вырастет КПД при добавлении паровой турбины?
С 45% (ГПУ) до 51% (ПГУ) в электрическом КПД. Прирост выработки — 25% при том же расходе газа.
❓ Какая мощность паровой турбины оптимальна для 10 МВт ГПУ?
Расчеты показывают оптимум в диапазоне 2,5–3 МВт. При меньшей мощности недоиспользуется тепло, при большей — котел-утилизатор становится слишком дорогим, и пара не хватает.
❓ Сколько стоит паровой контур для ГПУ 10 МВт?
В нашем расчете дополнительные затраты (турбина + котел + конденсатор + ХВО + монтаж) составили около 130 млн руб. Это включает оборудование и работы.
❓ Какой срок окупаемости паровой надстройки?
Дополнительные инвестиции (91 млн руб.) окупаются за 6,7 месяца за счет дополнительной выработки электроэнергии. Весь проект ПГУ окупается за 6–7 месяцев.
❓ Где брать воду для парового цикла?
Используется замкнутый цикл с градирней. Потери воды составляют 2–5 м³/ч. В Московской области можно пробурить артезианскую скважину на глубине 40–60 м (стоимость 250–300 тыс. руб.) и установить систему химводоподготовки.
❓ Какие китайские производители паровых турбин наиболее надежны?
Рекомендуем Sichuan DongTurbo Electric Company, Qingdao Jieneng Power Station Engineering, Nanjing Turbine & Electric Machinery. Обязательное условие — наличие сертификатов ISO, CE и готовность предоставить references.
❓ Можно ли использовать турбину не на полную мощность, если ГПУ работают не все?
Да, паровой контур проектируется с возможностью работы при сниженной нагрузке. При отключении одной ГПУ мощность турбины упадет пропорционально, но система останется работоспособной.
❓ Требуется ли постоянный персонал для обслуживания паровой турбины?
Паровая турбина требует квалифицированного обслуживания, но не постоянного присутствия. При наличии сервисного контракта (2,5 млн руб./год) все плановые работы выполняются выездными бригадами.
❓ Насколько сложно получить разрешения на такой объект в МО?
Объект относится к категории опасных производственных объектов (пар высокого давления). Требуется разработка специального раздела в проекте, экспертиза промышленной безопасности и регистрация в Ростехнадзоре. Мы включаем эти работы в этап проектирования и стоимость инжиниринга.
❓ Можно ли вместо паровой турбины использовать ORC?
Технически возможно, но экономически нецелесообразно. ORC-установки на 2,5 МВт стоят в 20–30 раз дороже паровых (около 2 млрд руб.) и имеют меньший КПД при 400°C. Рекомендуем классический паровой цикл.
Резюме: стоит ли игра свеч?
Проект парогазовой установки на базе пяти ГПУ Liyu суммарной мощностью 10 МВт с добавлением паровой турбины 2,5 МВт демонстрирует впечатляющие показатели:
| Показатель | Значение |
|---|---|
| Общая мощность ПГУ | 12,5 МВт |
| Капитальные затраты «под ключ» | 356 млн руб. |
| Годовая выработка электроэнергии | 100 млн кВт·ч |
| Чистый годовой доход | 683,8 млн руб. |
| Простой срок окупаемости | 6,2 месяца |
| Дисконтированный срок окупаемости (12%) | 8,5 месяцев |
| Электрический КПД | 51% |
| Себестоимость 1 кВт·ч (LCOE) | 2,48 руб. |
Главные выводы:
- Паровая турбина — не роскошь, а инструмент повышения эффективности. Она окупается менее чем за год и увеличивает NPV проекта на сотни миллионов рублей.
- Для ЦОД и промпредприятий с круглогодичной нагрузкой это идеальное решение. Высокий КПД и максимальная выработка электроэнергии из каждого кубометра газа дают неоспоримое конкурентное преимущество.
- Liyu + китайская турбина — оптимальное сочетание цена/качество. Экономия 130–170 млн руб. по сравнению с европейскими аналогами позволяет либо снизить инвестиции, либо увеличить мощность.
- Технические риски управляемы. При правильном проектировании и квалифицированном сервисе ПГУ работает надежно и предсказуемо. Ресурс ГПУ при качественном газе достигает 80 000 моточасов, водоснабжение решается бурением скважины.
